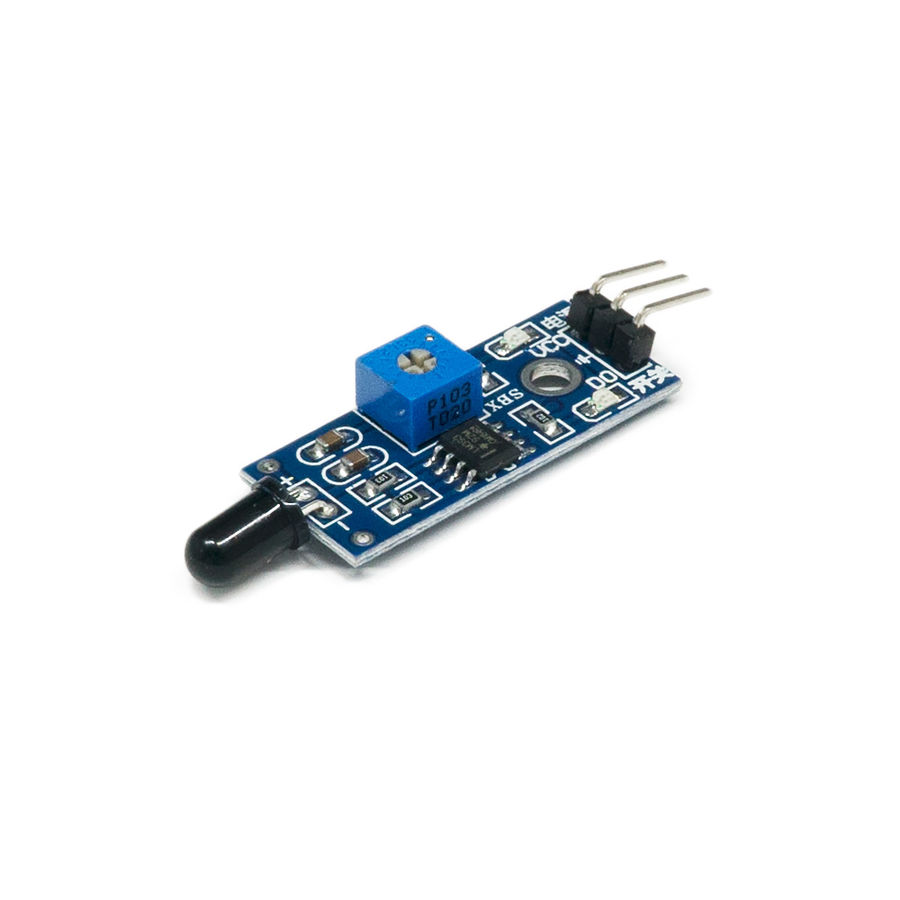

IR Kızılötesi Arduino Alev Algılama Sensörü Modülü

IR Kızılötesi Alev Sensörü, alev veya belirli dalga boyundaki ışık kaynaklarını algılayabilen bir modüldür. 760 nm – 1100 nm dalga boyu aralığında çalışır ve yaklaşık 60° algılama açısına sahiptir. Üzerindeki potansiyometre sayesinde hassasiyet kolayca ayarlanabilir.

Sensör, hem dijital çıkış (DO) hem de analog çıkış (AO) sağlar. Bu sayede Arduino ve diğer mikrodenetleyici projelerinde farklı kullanım senaryolarına uygundur. Ayrıca üzerinde bulunan LM393 karşılaştırıcı sayesinde kararlı ve güvenilir sinyal çıkışı verir.

Teknik Özellikler

• Algılama Aralığı: 760 nm – 1100 nm dalga boyu

• Algılama Açısı: 60°

• Çıkışlar:

  • DO: Dijital çıkış (0 / 1 TTL sinyali)

  • AO: Analog voltaj çıkışı

• Hassasiyet: Ayarlanabilir (potansiyometre üzerinden)

• Çalışma Gerilimi: 3.3V – 5V

• Çıkış Akımı: < 15 mA

• Karşılaştırıcı: LM393

• Boyut: 3.2 cm x 1.4 cm

• Montaj: Sabit cıvata deliği ile kolay kurulum

Kablolama Talimatları

1. VCC → 3.3V – 5V besleme

2. GND → Toprak hattı

3. DO → Dijital çıkış (TTL)

4. AO → Analog çıkış

Kullanım Alanları

• Yangın ve alev algılama sistemleri

• Güvenlik sistemleri

• Akıllı ev projeleri

• Robotik uygulamalar
