ESP32 868MHz WiFi Bluetooth Modül

ESP32 868MHz WiFi Bluetooth Modül, REV1 ESP32 sürümü ile geliştirilmiş güçlü bir kablosuz haberleşme modülüdür. Dahili WiFi, Bluetooth, 868MHz LoRa iletişimi, 4MB PSRAM, 4MB Flash bellek ve yüksek performanslı 3D anten ile IoT projeleri için ideal çözümler sunar. Ayrıca GPS desteği, düşük güç tüketimi ve geniş çalışma sıcaklığı aralığıyla uzun süreli ve zorlu koşullarda kullanılabilir.

Modül üzerinde yer alan 0.96 inç OLED ekran ve 4 LED pil durumu göstergesi, gerçek zamanlı veri takibi ve kullanım kolaylığı sağlar. Arduino, STM32, MSP430 ve 51 serisi mikrodenetleyicilerle tam uyumludur.

Teknik Özellikler

• Üretici Firma: LIZAO
• Ürün Kategorisi: WiFi Modül
• Çalışma Voltajı: 1.8V ~ 3.7V
• Kabul Edilebilir Akım: 10 ~ 14mA
• İletim Akımı:
  • 120mA @ +20dBm
  • 90mA @ +17dBm
  • 29mA @ +13dBm
• Çalışma Frekansı: 868MHz
• İletim Gücü: +20dBm
• Hassasiyet:
  • -139dBm @ LoRa & 62.5Khz & SF=12 & 146bps
  • -136dBm @ LoRa & 125Khz & SF=12 & 293bps
  • -118dBm @ LoRa & 125Khz & SF=6 & 9380bps
  • -123dBm @ FSK & 5Khz & 1.2Kbps
• Frekans Hatası: ±15KHz
• FIFO Alanı: 64 byte
• Veri Hızı:
  • 0.018K ~ 37.5Kbps (LoRa)
  • 1.2K ~ 300Kbps (FSK)
• Modülasyon Modları: FSK, GFSK, MSK, GMSK, LoRa TM, OOK
• Arayüz Formu: SPI
• Uyku Akımı: 0.2uA (uyku) / 1.5uA (boşta)
• Çalışma Sıcaklığı: -40°C ~ +85°C
• GPS Modülü: NEO-6M, 3V-5V destekli
• Varsayılan Baud Hızı: 9600
• LED Göstergesi: 4 adet pil durumu göstergesi

OLED Teknik Özellikleri

• Ekran Boyutu: 0.96 inç
• Çözünürlük: 128 x 64 (Beyaz)
• Görüş Açısı: >160°
• Sürücü IC: SSD1306
• Çalışma Sıcaklığı: -30°C ~ +80°C
• Boyut: 27 x 27 x 4.1 mm
• Desteklenen Çipler: Arduino, STM32, MSP430, 51 serisi, CSR
• Voltaj Desteği: 3.3V ~ 5V DC
• Güç Tüketimi: 0.04W (normal çalışma)

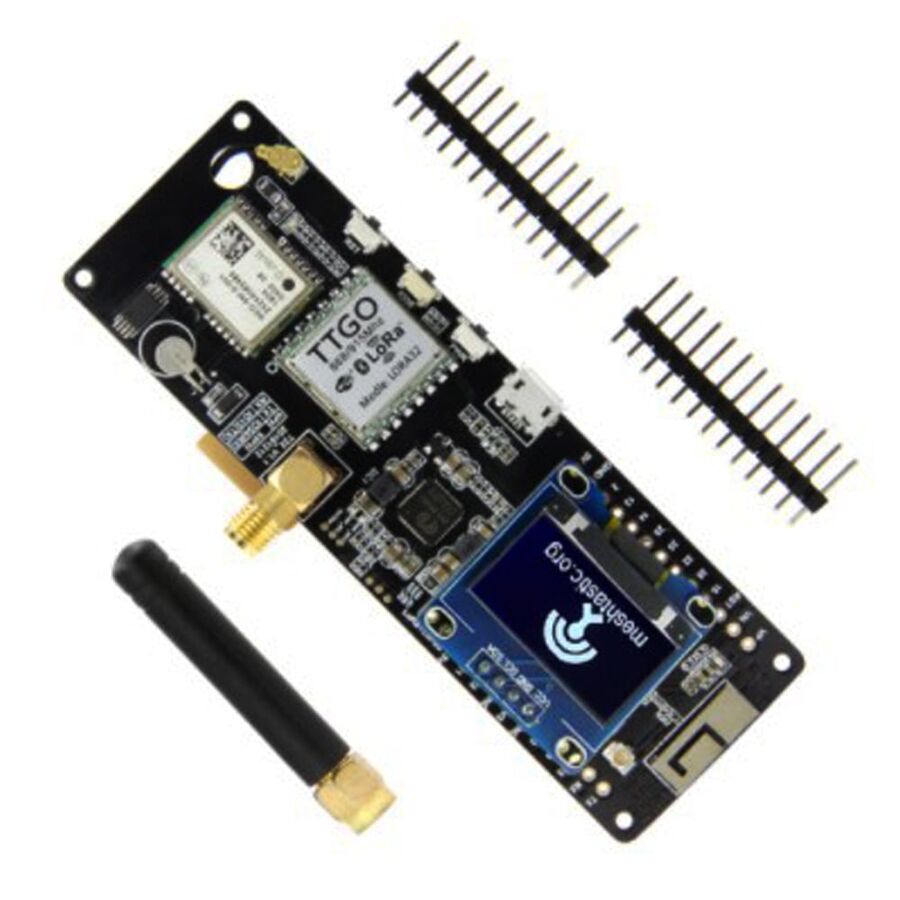

Paket İçeriği

• 1 x TTGO T-Beam modül
• 1 x 868MHz anten
• 1 x 0.96 inç 128×64 OLED ekran
• 2 x Pin header

⚡ ESP32 868MHz WiFi Bluetooth Modül, uzun menzilli kablosuz iletişim, GPS takibi ve IoT projeleri için güçlü ve çok yönlü bir geliştirme platformudur.
